俠諾工程師經驗談 高校網路建設四個必須
一般而言，校園內都有教育網系統，但因為有限的帶寬以及校園網路安全等等問題，各系或是學生宿舍都會在學術網路之外，大多會再自行建置一條或多條ADSL網路，以用來應付更大帶寬使用的需求。因此在一般校園網路架構系統中，普遍我們可看到包含"教育網"和"公眾網路"兩種系統並行。
照常理，校園網路比起一般網路應用環境，多出了教育網路系統可以分擔上網的流量，因此應該不會有上網速度慢的問題。但根據用戶使用經驗指出，在校園或宿舍使用網路，不但常常會遭遇到上網慢問題，甚至掉線、病毒攻擊等問題也層出不窮。難道帶寬還是不夠嗎？帶寬管理沒有用嗎？究竟學術網路與一般網路應用該如何整合？俠諾科技深圳技術中心主任文浩堅針對校園實際面臨到的問題，提出了四個必須的配置建議。
 |

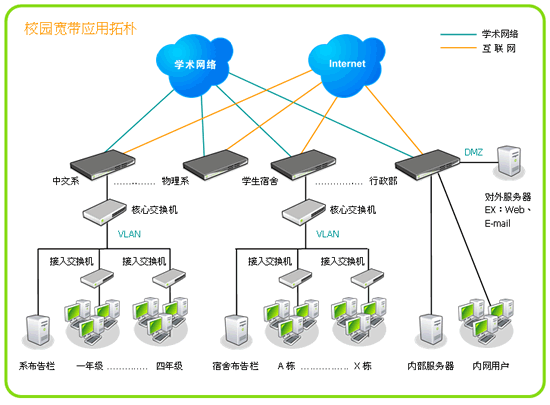

| 圖一：校園寬頻應用拓樸圖 |
一、必須選擇多WAN的路由器
校園內由於各個系與宿舍，所分配到的學術網路一般有限，因此多半會自行接入公眾的寬頻網路（例如ADSL）增加帶寬。雖然，校園網路組織架構包含教育網以及公眾網路，但是如果分別建置各自的路由器，還必須分別進行配發IP與種種管理設定，對於要管理各個系或是學校宿舍的網管人員來說，可以說是非常繁瑣的工作。因此，如果能採用多WAN口的路由器，即可將學術網路以及一般網路共同建置在一台路由器上，通過策略路由的設定，讓教育網與一般網路各種設定分流，達成化繁為簡的目的。
 |

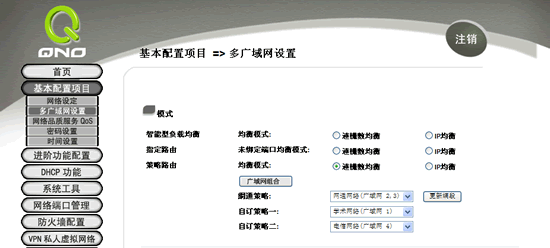

| 圖二：策略路由分流學術網路與一般寬頻網路 |
校園各系與學生宿舍在學術網路之外再接入的公眾網路，都希望以最低的成本增加最大的帶寬，光纖固然是大家腦海中浮現的第一選擇，但礙於預算限制，實現起來比較困難。而多WAN路由器，不但可接入多條ADSL，並且憑藉其彙聚帶寬的作用，不但節省了成本，也能夠享受到足夠使用的帶寬服務。
此外，根據許多學生反應，校園網路仍常常存在網路不穩、掉線等問題，而多WAN路由器由於可同時接入多條線路，加上自動備援線路設定，正好可解決此類的問題。
二、必須選用智慧帶寬管理功能
在接觸校園的案件中，我們聽到學生抱怨最多的便是上網速度慢的問題，對於選課、註冊、交作業……等等即時性需求，的確是一個很大的困擾。實際上，當我們技術團隊深入瞭解之後，發現經常是因為某些學生正在下載BT、P2P、或者其他視頻影音……，大量佔用了整體帶寬所導致網路卡的問題，對於這樣的情況，增加再多的帶寬還是不夠用的!
解決這個問題，就需要進行帶寬管理。但由於網路普及以及日趨繁雜應用，一般的帶寬管理QoS功能突顯了兩大弊病。第一，無法有效抑制大量占帶者：網管人員必須進行手動的一一查找，才可找出大量占帶者的IP，但是網路卻已經癱瘓好時間了。接下來再花費一番功夫給予警告或封鎖IP，惡意占帶者經常是再換個IP繼續下載，網管人員又得一一重來，可以說是防不勝防；第二，大弊病在於帶寬利用率很低的問題：一般QoS帶寬管理，必須一次配置好每個IP容許的最大帶寬使用量，但是網路使用有高峰與低峰的時間，如果都採用同一個配置帶寬使用限制，會造成整體環境只有1人上網與有100人上網時，每個人可使用的帶寬都一樣，導致整體帶寬利用率很低的現象。當然，網管人員也可時時自行調整帶寬使用限制，但是會在無形中增加繁重的工作量。
因此，建議校園網要進行有效的帶寬管理，可採用配備智慧QoS帶寬管理的路由器，可同時解決惡意大量占帶者以及帶寬使用率不佳的兩大問題。由於智慧QoS可自動將大量占帶者的IP自動列入黑名單列表進行觀察，針對持續占帶者再加以二次懲罰，將該IP可使用的帶寬減半等等，即可輕鬆有效的抑制惡意占帶者，保障正常使用者的帶寬，快速恢復正常網路速度。另外在帶寬利用率上，智慧QoS提供可自由設定某一天某一個時段，整體帶寬流量門檻達多少以上（例如現有帶寬使用達60%），才會開始執行帶寬控管，輕鬆實現高峰與低峰時間享受不同大小的帶寬服務，達成彈性的帶寬管理，也成就了帶寬使用率最佳化的表現。
 |

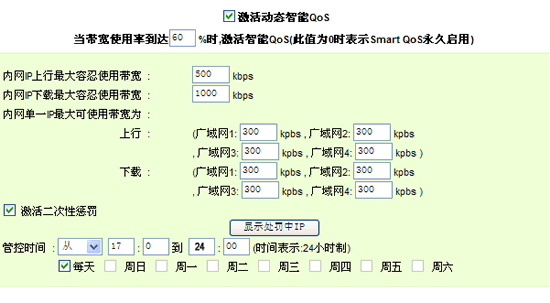

| 圖三：智慧QoS自動彈性控管帶寬 |
三、必須具備有防火牆的功能
校園網路由於學生人數眾多，因此更要防止各式駭客、蠕蟲病毒等攻擊，以確保內網以及外網的安全。目前來說，最多的攻擊形式仍以ARP攻擊居多，因此建議校園選擇的路由器設備中，最好能夠擁有內建的防制ARP功能，藉由自動檢視封包的機制，偵測過濾可疑的封包，做為防制ARP攻擊的第一道防線。當然如果網管人員可搭配IP /MAC雙向綁定，在路由器端以及各個系或是宿舍內的PC端進行IP/MAC綁定，即可達到防堵ARP無漏洞的效果。
另外一方面，由於網路資訊包羅萬象，有許多例如BT下載、色情網站等不當應用或網站，對於校園風氣造成不良的影響，應通過防火牆設定予以封鎖。
 |

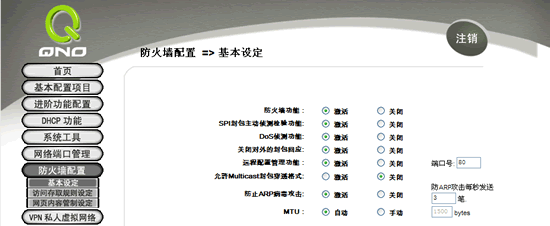

| 圖四：防火牆設定介面圖 |
四、必須有基礎VLAN隔離
雖然強效防火牆可防止一般的攻擊，但目前許多病毒與攻擊層出不窮，校園網路又如此龐大，因此萬一不幸中毒，也希望可以儘量縮小感染的範圍，不致擴散到整體網路。因此各個系及學生宿舍都必須建置基礎的VLAN隔離，才不會導致某層宿舍裏某個學生中毒，造成整個學生宿舍網路全面感染中毒的狀況。
VLAN的概念是讓網管依據不同網段，劃分出不同的局域網，比如宿舍區可區分為一樓、二樓、三樓等不同VLAN，再使用VLAN功能將一樓、二樓、三樓不同局域網區分為VLAN1、VLAN2、VLAN3作為隔離。如此一來，不同VLAN的局域網便不能互相訪問，進而可限制病毒與無用資訊流通。也就是說，當一個VLAN中(例如：一樓)有人不幸中毒，只會影響同一個VLAN(一樓)內的VLAN，不會擴散到整個學生宿舍，可有效避免廣播及病毒封包迅速擴散全網，大大降低感染區域。
 |

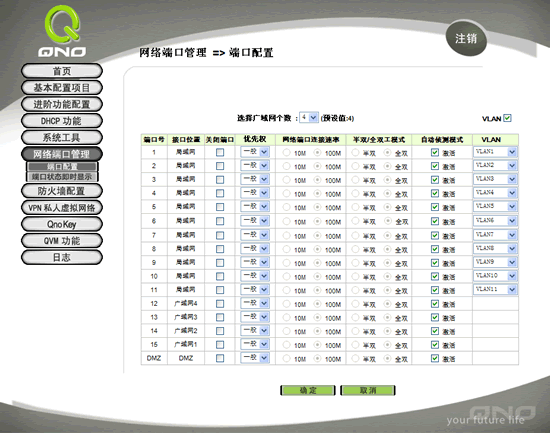

| 圖五：VLAN避免廣播及病毒封包迅速擴散全網 |
最後，俠諾科技深圳技術中心主任文浩堅建議，校園在建置網路同時，若能將多WAN、智慧帶寬管理、防火牆、基礎VLAN四個必須，結合再同一台路由器上，並同步進行各項控管，才能真正實現化繁為簡的強大功能，進一步幫助校園輕鬆建立全面、安全、快速、穩定的網路系統。
