網吧網管體會多 帶寬管理巧實現
俠諾GQF500“飛狐網路會所”應用案例

一、用戶背景介紹

網吧行業規範和要求越來越嚴格,網吧規模化、專業化是未來市場競爭的方向。那麼,如何能夠讓自己的網吧走上專業化的道路呢,網路帶寬管理是重中之重。現在,網吧最常遭遇的帶寬管理三大問題:BT、P2P、視頻持續惡意下載,導致有再多的帶寬都不夠用;網通電信跨網瓶頸,導致遊戲玩家不能暢玩暢打;甚至常見的ARP攻擊,導致整個網吧全面性的中毒事件等層出不窮。解決上述三大問題,基本上等於掌握了市場先機,您的網吧應該滿足了顧客的需求,自然就顯得專業化了。

位於株洲市蘆淞區中心地帶的“飛狐網路會所”,是當地一家小有規模的中大型網吧。其中,最大的特色在於就算上座率達100%,也很少出現卡網、中毒等現象。據瞭解,之所以有如此好的生意景象,其採訪的網路管理解決方案起了不小的作用。下面,我們就以飛狐網路會所為例,向大家介紹一下其應用的系列解決方案。

二、解決方案及重要應用介紹

飛狐網路會所現擁有PC 420台,網路帶寬使用100M電信光纖,採用Qno俠諾GQF500網吧專用路由器作為網路接入設備,並運用其智慧QoS、IP雙向綁定等功能,已成功解決網吧最常遇見的三大問題。穩定、優質、暢通的網路服務,再加上其他服務及條件配備,飛狐網路會所生意火爆,即使在平日,上座率也可達100%。

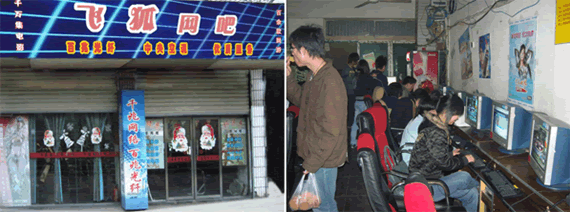

圖一:生意火爆的“飛狐網路會所

提及成功原因,飛狐網路會所網管豐劍先生,介紹了現在應用的網路接入產品GQF500及其解決方案。他表示,GQF500的智慧QoS,表現在自動抑制持續大量占帶者的卓越功能,以及其特有的虛擬繞徑技術,解決了“南電信北網通”長久以來的跨網瓶頸。

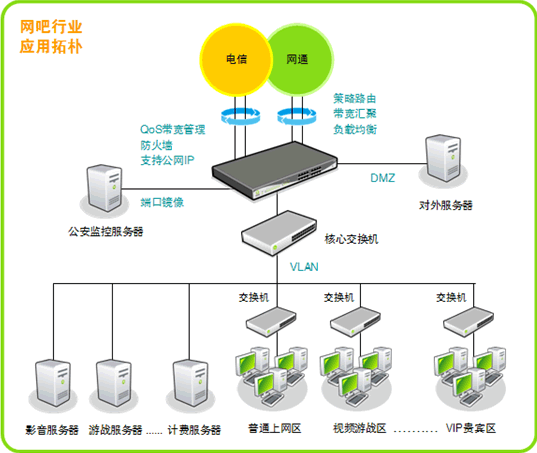

圖二:“飛狐網路會所”GQF500應用解決方案拓撲圖

  1. 智慧QoS 有效抑制持續大量占帶者
    據豐劍先生介紹,在此之間前,在遇到大型3D網路遊戲、視頻聊天、線上影音播放、BT及P2P技術應用等產生的大量上傳下載活動時,經常會造成網吧嚴重的網路擁塞。如果採用傳統QoS帶寬管理,一旦遇到大量下載吃掉帶寬情況,必須先一一查找出該IP,並進一步針對該用戶進行警告懲罰,這一來浪費不說,且客戶換個IP再下載,又得重複查找,實在是防不勝防。現在,Qno俠諾GQF500智慧QoS可自動將佔用大量帶寬者的IP列入黑名單中,只需持續關注在黑名單中的IP即可,萬一有持續大量占帶的情況,立刻給予二次懲罰,讓該IP的可用帶寬減低至50%,進而自動有效抑制大量占帶者,不但減輕網管不少負擔,還保證了網路的穩定。

    此外,智慧QoS可自由設定帶寬使用率門檻(例如達整體帶寬60%)與時間(週一至周日哪個時段),才開始進行帶寬管理,實現高峰期與低峰期,不同上網人數有不同大小的帶寬使用,可謂帶寬使用率最佳化的表現。

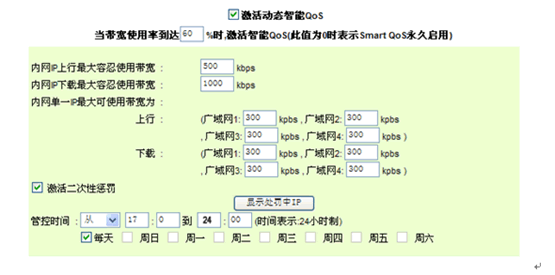

    圖三:智慧QoS管理介面

  2. ARP雙向綁定措施 內外網安全無漏洞
    最後,網管豐劍先生表示“飛狐網路會所”在經營初期,針對ARP與內網IP欺騙攻擊事件層出不窮。在使用俠諾GQF500之後,其內建ARP的基本防制功能,主動偵測過濾可疑的封包,做為防制ARP攻擊的第一道防線。同時,他們也聽取了俠諾工程師的建議,配合路由器端與PC端雙向綁定IP與MAC,達到全面防堵ARP攻擊效果。做網管的他,自然就輕鬆了許多,可以空閒出時間來老闆進行內部管理工作。

    作為GQF500的老用戶,豐劍先生還將他進行雙向綁定過程中的經驗拿出來分享:其實雙向綁定不難,網管人員可預先在每台PC及網吧遊戲、電影伺服器等IP/MAC綁定,再進行路由器對內網每台PC之IP/MAC進行綁定。如此一來,通過路由器與PC雙向IP/MAC綁定,即可有效避免受到ARP攻擊與IP欺騙。

    不過,由於網吧用戶端PC關機後,IP/MAC綁定會自動清除,因此網管若要重新再一一進行綁定,確實是一個很沉重的負擔。因此PC端可建立一個BAT檔(如下所示),讓用戶開機可自動執行IP/MAC綁定,即可有效解決這個問題。

    BAT文件:
    @echo off
    arp -d
    arp -s 路由器IP地址 路由器MAC地址

    此外,還要進一步檢視PC端是否綁定路由器與伺服器IP/MAC,可開啟dos cmd輸入指令ARP -a,出現IP與MAC位址,在後端顯示的type列表查看是否顯示為static,若是即為綁定成功,若出現dynamic,表示沒有成功,則須重新綁定。


    圖五:檢視PC端是否完成IP/MAC綁定

    網管豐劍先生使用GQF500運行已有一年多的時間,還未出現掉線、網速慢等現象,大大滿足了用戶的上網期望,也使得“飛狐網路會所”在株洲市激烈的網吧市場競爭中佔據更多的優勢,爭取更多的新老顧客,生意更是持續火爆興隆!
