Qno俠諾臺灣網咖接入升級方案

十字路口的網咖接入

臺灣網咖產業歷經一波起伏,現在漸趨平淡。但是據調查,網咖已成為中等學校學生消費娛樂的一個重要場所,對整個社會及產業有一定重要的地位。對於網咖的經營者,歷經競爭及社會對網咖的誤解,都漸漸能生存穩定下來。但是由於多媒體應用的增加及新遊戲的不斷增加,對於網咖經營者帶來更大的經營壓力。

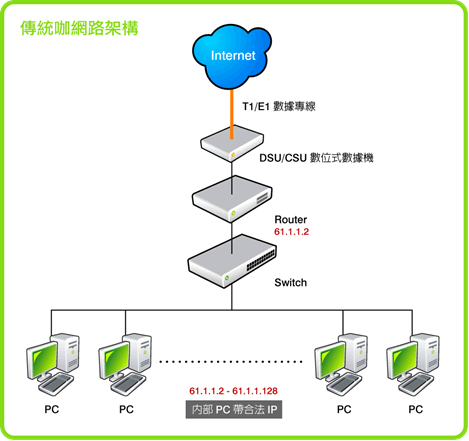

圖一:一般網咖配置架構,採用T1/E1連線,內部使用固定IP,以因應用戶遊戲需要。

為了提供較家中優良的上網品質,網咖往往採用電信業者提供的專線,以確保頻寬及穩定度。電信業者也針對網吧提供配套方案,以T1/E1線路供應給網吧,因此常見的網吧的寬頻接入架構就像圖一一樣,是採用專線的T1/E1上網。如果只是客戶上網玩遊戲,以往T1的1.54bps或是E1的2Mbps看起來是很夠用了,但隨著影音功能網路應用的發展,顯得一點都不夠了。除了頻寬不夠,還面臨了其他問題:

    • 收入固定,要升級專線必須花大錢,隨便升級每個月就要多花20000以上。但是不升級的話,又無法因應客戶的要求,客戶流失,收入又會減少。
    • 玩遊戲的人需要穩定的頻寬,帶是不需要大的頻寬;下載的用戶需要短時間,大的頻寬;上網看網頁的用戶,不定期需要頻寬。不同用戶互相干擾,不知如何管理?
    • ADSL、VDSL或是FTTB相對頻寬比較便宜,但是使用動態IP,有些遊戲需要使用固定IP才能玩,如何規劃升級的方式才好。
    • 只有單條線路,當專線出問題時,網咖就只能關門休息,損失營業收入,又讓客戶印象不佳!

俠諾是一家道地的臺灣廠商,研發製造都在臺灣,過去累積了OEM經驗後,以自有品牌的方式推出產品,只是主要的市場是中國大陸,現已在大陸市場取得不錯的成績。從過去臺灣的經驗中,也陸陸續累積了不同臺灣網吧升級的經驗,以下整理幾個升級方式供大家參考:


不同方案

傳統網咖接入

增加頻寬備援

省錢備援

省錢小網咖

接入頻寬

E1/T1或專線升級

E1/T1+ FTTB/VDSL

固定制ADSL+ 多條FTTB/VDSL

4M/1M固定制ADSL+ FTTB/VDSL

主要效果

頻寬不足,費用又高

有限的預算可達到頻寬增加,又可多線路備援

降低整體頻寬費用,同時達到增加頻寬及多線路備援

整體頻寬費用最低,同時達到增加頻寬

其他配置



內部均用合法IP,不需變動;專線跑遊戲,其他線路帶上網及下載。

部份內部電腦用合法IP;固定ADSL跑遊戲,其他線路帶上網及下載。

部份內部電腦用合法IP;固定ADSL跑遊戲,其他線路帶上網及下載。


俠諾GQF500路由器介紹

GQF500是俠諾的頂級機種,採用高效Intel IXP 533主頻處理器,內建4個WAN連接埠、5個Giga骨幹LAN交換連接埠。19吋標準機櫃尺寸,外型美觀鐵殼散熱佳、經久耐用。該產品還提供QoS頻寬管理、強效防火牆以及虛擬局域網VLAN功能,提供用戶彈性配置運用,可提高網路效能、增加網路防護能力及安全性。支援IP群組管理功能,簡化管理規則的配置,減少網管的負擔。

另外,還有一些進階的功能,是提供給中國特別的應用的,例如雙電源迴路設計,優化耐候及抗電源不穩能力。俠諾三代電信網通策略路由,可以自動作WAN口的分流,解決營運商間頻寬不足問題。支援硬體連接埠鏡射Mirror Port,可與常見資訊過濾系統相容。這些功能在臺灣只有特殊情況才會用到。

GQF500在中國應用於很多大型的網咖,應用於臺灣的網咖時,有以下功能值得注意:

    • 通透模式:前面提供很多臺灣流行的網路遊戲要使用固定IP,因此很難進行線路的升級,俠諾路由器支持通透模式,可在不更改任何內網設定情況下,進行線路的擴充。這部份請看圖二,本來的T1/E1數據專線接到俠諾路由器的WAN1,新增的FTTB或VDSL接到WAN2,內部IP都不用變,就可同時使用T1/E1的頻寬及VDSL的頻寬。這個功能不但解決遊戲要使用固定IP問題,也使得升級變得很容易,只要幾分鐘進行路由器更換即可,網咖營運完全不需中斷。
    • 多線負載均衡:俠諾GQF500路由器最多可支持四個WAN口,也就是說最多可支持四個對外線路,因此可隨需要漸次進行頻寬的升級,而且支持不同的負載均衡,例如以IP或是session為基礎的負載均衡。網咖也可以申請不同業者的線路,一方面享受電信業者提供的優惠,另一方面達到穩定頻寬服務的目的,即使A業者線路故障,還有其他業者的線路可使用。
    • 應用分流:俠諾GQF500路由器帶寬管理功能,可提供應用分流的功能。由於專線強調品質穩定,因此很多網咖都把遊戲相關的應用,讓原本的專線來跑,而一般上網的TCP 80埠或下載,則設定到VDSL來跑,採取分流的方式。這樣的設定,玩遊戲的客戶感到較穩定又快速,不會受到大量下載的影響;而大量下載的用戶,則可以用較便宜的頻寬來上網,對於網咖而言也等於降低成本。

事實上,除了以上功能外,俠諾路由器在防攻擊方面也是很有名氣的,這點可參考俠諾網站上的文章,就不多提了。

三種升級方案介紹

以下,我們來實際看看這三種升級方案的介紹:

  1. 網咖增加頻寬及備援方案:這個方案適用於想解決帶寬不足困擾的網咖,可以最低的方式增加頻寬,又可以增加線路備援。對外的部份,除了現有的專線外,可增加申請一條電信商主推的VDSL線路,一個月增加個幾千元即可,也可申請不同運營商線路,達到更高等級的備援。採用俠諾GQF500路由器,可支持Giga乙太網路骨幹,啟用通透模式連通VDSL及專線線路。內部則不必作任何變更,通透模式可以讓內部採用固定IP的電腦,仍可使用VDSL頻寬。也可進行網路遊戲及一般上網/下載的分流,增加用戶上網品質。

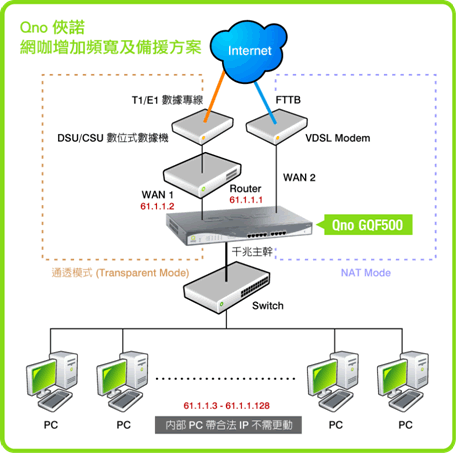

  2. 圖二:網咖增加頻寬及備援方案:適用於帶寬不足的網咖,可以最少的預算升級,又能增加線路備援的功能。

  3. 網咖省錢及備援方案:這個方案適用於想解決帶寬不足困擾,又想節省專線費用的網咖,可以更低費用的方式增加頻寬,又可以增加線路備援。在對外的部份,把現有的專線換成4M/QM固定制ADSL,省下一個月上萬元的專線費用,另外申請數條VDSL。往往數條DSL的費用也比不上一條專線的費用,因此可達到節省費用的作用。也可申請不同運營商的優惠線路方案,達到更高等級的備援又可一步節費。採用俠諾GQF500路由器,可支持Giga乙太網路骨幹,啟用通透模式連通VDSL及專線線路。內部則把固定制IP設到特定電腦上,該區完全支持任何網路遊戲,一般會有32個固定IP可用;甚他的電腦則使用虛擬IP,一般上網下載及不需固定IP的遊戲仍可使用無礙。有的網咖會採取差別收費方式區別。也可進行網路遊戲及一般上網/下載的分流,增加用戶上網品質。

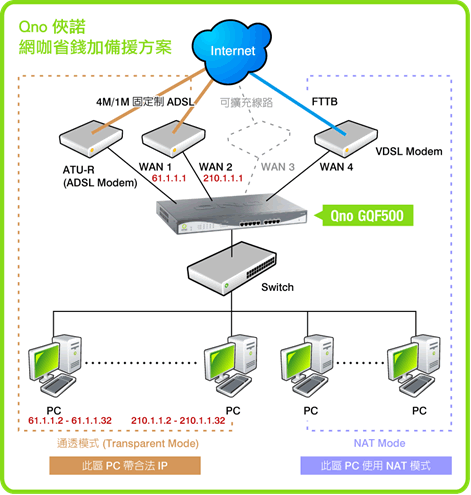

  4. 圖三:網咖省錢及備援方案:適用於想解決帶寬不足困擾,又想節省專線費用的網咖,可以更低費用的方式增加頻寬,又可以增加線路備援。

  5. 小網咖省錢方案:這個方案適用於小型網咖,例如附屬網咖或是人數較小的網咖。4M/1M的ADSL是取得固定IP最便宜的方式,而VDSL一條一個月也只有一千或二千元,整體費用很低。在對外的部份,採用4M/QM固定制ADSL,省下一個月上萬元的專線費用,另外申請一條VDSL。也可申請不同運營商的優惠線路方案,達到更高等級的備援又可一步節費。採用俠諾GQF500路由器,可支持Giga乙太網路骨幹,啟用通透模式連通VDSL及專線線路。內部則把固定制IP設到特定電腦上,該區完全支持任何網路遊戲,一般會有32個固定IP可用;甚他的電腦則使用虛擬IP,一般上網下載及不需固定IP的遊戲仍可使用無礙。有的網咖會採取差別收費方式區別。也可進行網路遊戲及一般上網/下載的分流,增加用戶上網品質。

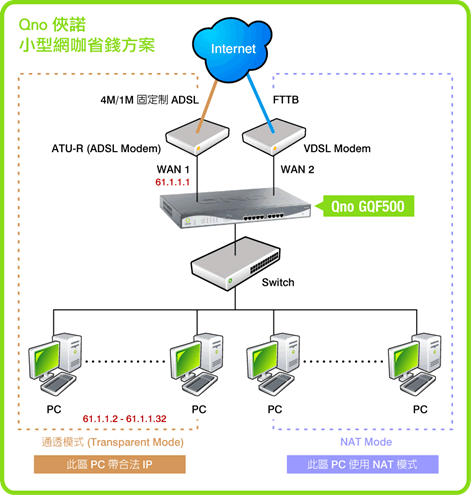

  6. 圖四:小網咖省錢方案:適用於小型網咖,例如附屬網咖或是人數較小的網咖。4M/1M ADSL+VDSL整體費用最低。

節省費用又提高服務品質

隨著數位內容產業受到重視及網咖的自我管理,現在社會上對於網咖的存在不再存有負面的印象。雖然很多家庭都接了寬頻線路,但是因為網咖同時扮演了與朋友聯誼同樂的功能,很多中學生還是鐘情在網吧上網。因此網咖如果能有效降低費用,並提高寬頻的服務品質,未來的發展還是正面的。我們的經驗中,很多網咖用了俠諾GQF500路由器後,網咖的經營都產生了意外的效果,例如客人的抱怨少了、上網速度變快了等等。

這說明了經營的重要性,事實證明當一個產業進入成熟時,良好的管理,即使只是一個路由器,也可發揮很大的作用。
